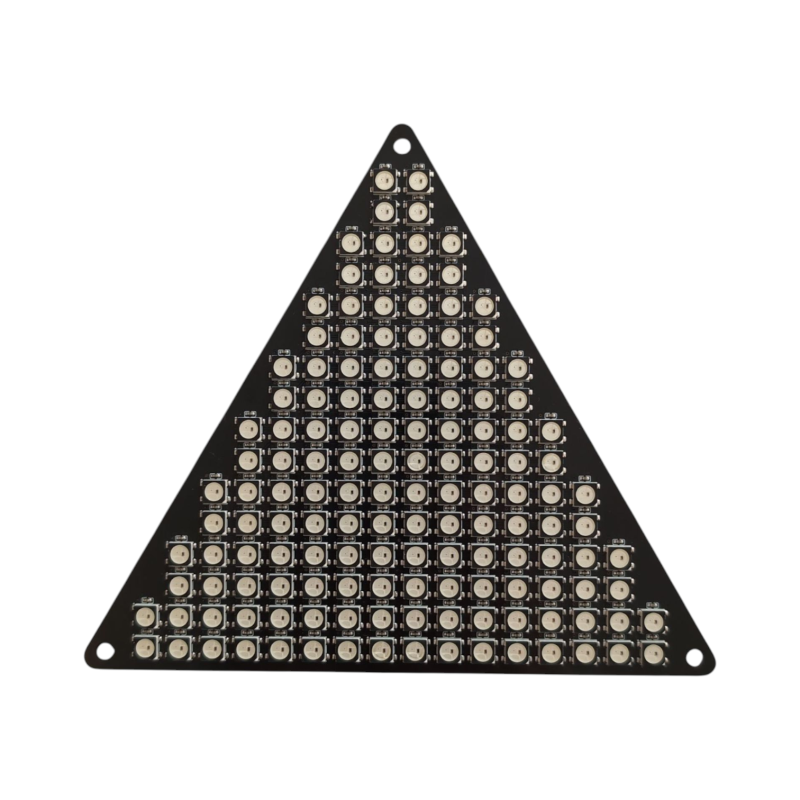

Matrice triangulaire RGB WS2812B-B/W

Matrice de LEDs triangulaire WS2812B-B/W – 144 LEDs RGB adressables

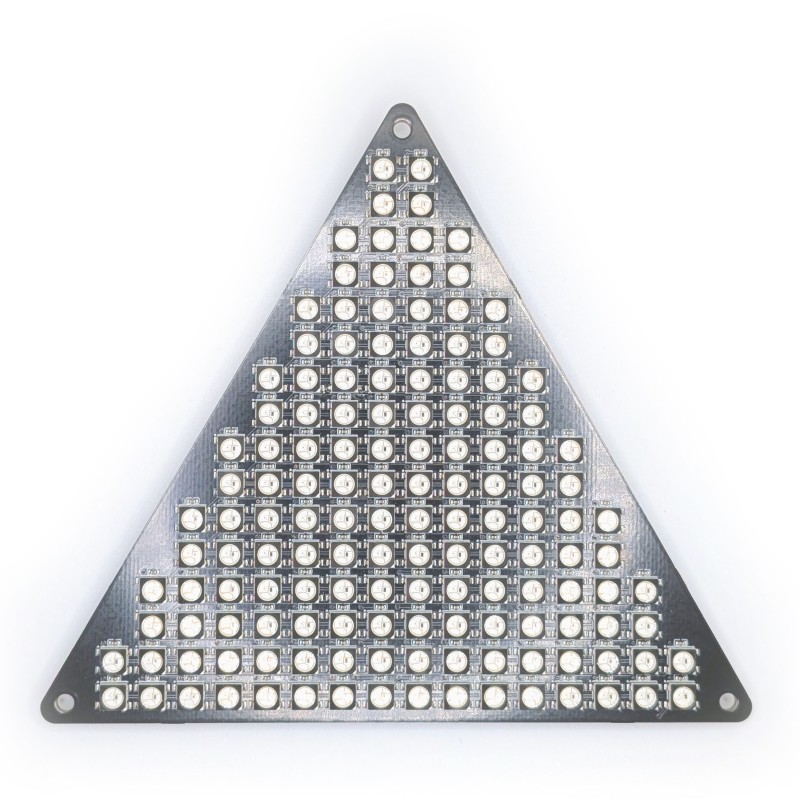

Cette matrice triangulaire comporte 144 LEDs RGB adressables individuellement, dans un triangle équilatérale de 138mm de coté.

Chaque LED peut être contrôlée indépendamment en 24 bits (8 bits par couleur) via une seule broche de votre microcontrôleur.

Connexion :

Raccordez l’entrée IN, l’alimentation 5V et le GND.

Pour une utilisation avec un Arduino et la bibliothèque NeoPixel, connectez la broche IN à la broche #6 de l’Arduino, et reliez les GND ensemble.

Extension :

Il est possible de chaîner plusieurs matrices en connectant la sortie OUT de la première à l’entrée IN de la suivante.

Caractéristiques techniques :

• Alimentation : 5 Vcc
• LEDs : WS2812B-B/W
• Consommation : max. 50 mA par LED
• Dimensions : 95 x 95 x 4 mm

Documentation, empreintes, code et fichiers 3D disponibles sur notre GitHub : https://github.com/FoxLabsFr/Triangle_leds_matrix_WS2812B
