Matrice de ledshexagone WS2812B-B/W

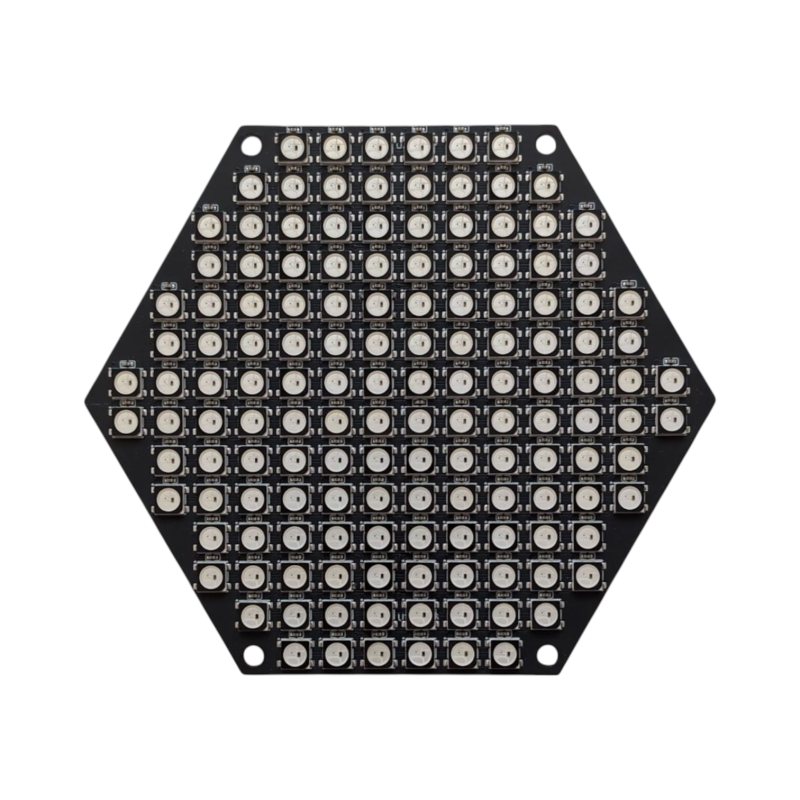

Matrice de leds hexagonale WS2812B-B/W à 144 leds RGB adressables, elle est contenue dans un hexagone de 54mm de coté

Chaque LED RGB est pilotable individuellement et une seule pin de votre microcontrôleur est nécessaire pour piloter chaque LED avec des couleurs 24 bits.

Pour le câblage, raccordez le port d'entrée IN et alimentez en 5V et GND.
Pour Arduino, avec la librairie NeoPixel, câblez IN sur la pin #6 et reliez les masses GND.
Pour l'alimentation, nous vous recommandons d'utiliser une alimentation externe, en effet, chaque LED peut consommer 50mA, soit 8,6A si toutes les leds sont allumées en blanc.
Une alimentation en 2A devrait suffire, en usage normal, un panneau de LED consomme 1 à 2A.

Vous pouvez relier plusieurs matrices ensemble en raccordant le OUT de la première au IN de la seconde.

• Alimentation : 5 Vcc
• Basé sur des LED WS2812B-B/W
• Consommation : 50 mA maximum par leds.
• Dimensions : 134 x 117 x 4 mm


Vous pouvez retrouver sur github different fichiers comme des tests de code, des fichiers 3D etc

Notre Github avec des fichiers utiles
